| 車輛主要參數 | ||||
| 車輛名稱： |
福田小卡之星I勾臂垃圾車 |
整車型號： |
SZD5042ZXXB4(炎帝牌) |
|
| 排放標準： |
國四 |
底盤型號： | BJ1042V8PAA-G1 | |
| 環保公告： | 有 | 外型尺寸： | 4400 x 1680 x 2150 | |
| 燃油種類： | 柴油 | 貨廂尺寸： | x x | |
| 整車參數 | ||||
| 總 質 量 ：(kg) | 3600 | 接近/離去角(°) | 22/18 | |
| 額定質量：(kg) | 1500 | 前懸/后懸： | 1010/1090 | |
| 整備質量：(kg) | 1970 | 最高車速(km/h)： | 80 | |
| 軸荷： | 1365/2235 | |||
| 底盤參數 | ||||
| 底盤型號： | BJ1042V8PAA-G1 | 批次： | 284 | |
| 軸 數： | 2 | 前 輪 距： | 1300,1365 | |
| 軸 距： | 2300,2300,2600,2566,2800 | 后 輪 距： | 1240 | |
| 額定載客： | 2(含駕駛員) | 彈簧片數： | 8/6 3,8/9 | |
| 輪 胎 數： | 6 | 輪胎規格： | 6.00-13 8PR,6.00-14,6.00-15 | |
| 發動機參數 | ||||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 | |
|
4A1-68C40 YCD4G1L-80 4B1-82C40 |
安徽全柴動力股份有限公司 廣西玉柴動力機械有限公司 安徽全柴動力股份有限公司 |
1809 2156 2270 |
50 60 60 |
|
| 產品說明 | ||||
|
底盤說明：福田小卡之星I，單排1550車身駕駛室，5檔變速箱，2300mm軸距，6.00-14輪胎，3噸后橋，動力轉向，鼓式液壓制動、140大梁、天窗。 產品介紹：車廂可卸式垃圾車也叫拉臂式垃圾車，是一種采用高新設計可伸縮的鉤臂，實現垃圾廂的二次吊裝，自吊上放下，可自行傾倒垃圾。 該車結構簡單，操作穩定方便，裝卸效率高，機械化程度高，節省人力。一車可帶多個大廂，在裝卸的運輸過程中可有效地避免二次污染。 組成部分：國內知名品牌福田原裝底盤（全國聯保）、垃圾箱、取力器、多路換向閥、拉臂、液壓系統、操作系統等組成。（舉升油缸及鎖緊油缸系我廠自行研發生產的雙作用油缸。） 結構設計：是在底盤上設附車架，在附車架上安放垃圾箱，并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置，控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程，拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端，另一端則連接在拉臂上。在附車架 的尾端設有支撐腿，并通過后支撐液壓缸的伸縮將支撐腿支撐于地面或收回，支撐地面時起到了支點后移的作用，便于平穩地起吊滿載的垃圾箱體，底盤因而不會被抬起。 液壓系統：由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成，該系統能實現裝卸垃圾的各種專用功能。 操作系統：通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成拉廂和卸料工作。（在操作多路換向閥時應掛上取力器帶動油泵工作） 主要特點：垃圾收集方式簡便、高效、環保性好（不產生二次污染），質量可靠，故障率低，維護方便，運行費用低等特點。廣泛適用于適用于市政環衛、市政、廠礦企業、物業小區、垃圾多而集中的居民區、城市街道垃圾處理。 |
||||

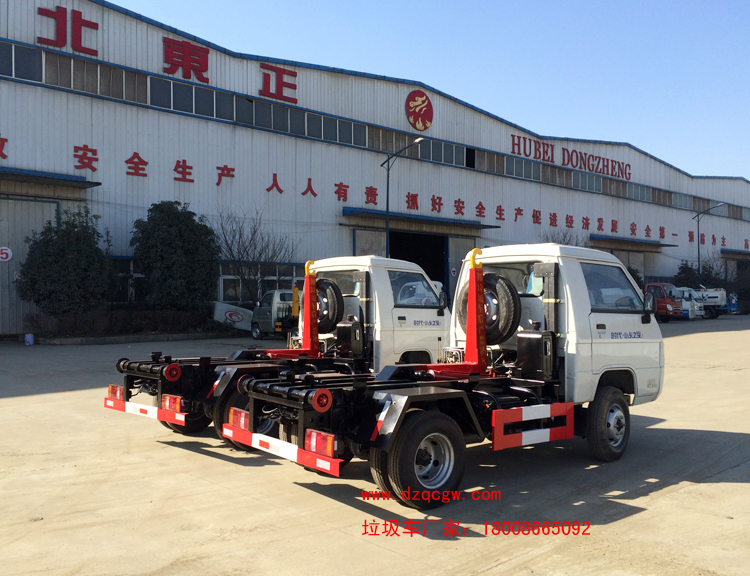

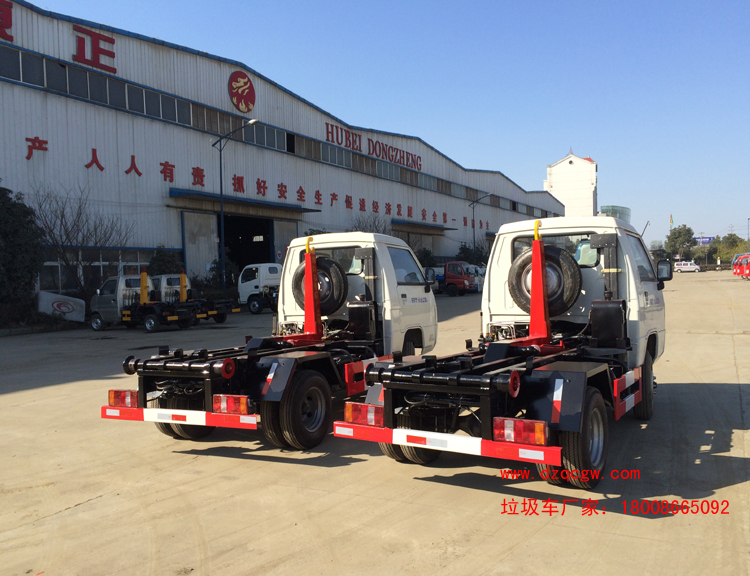

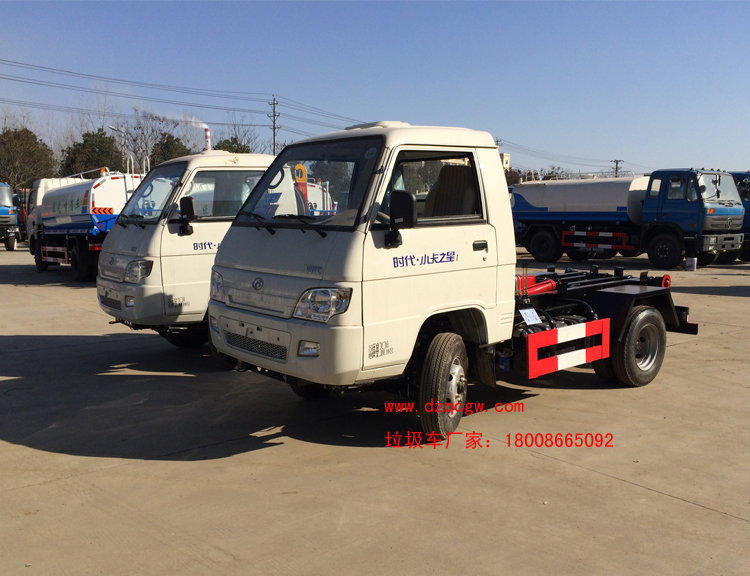

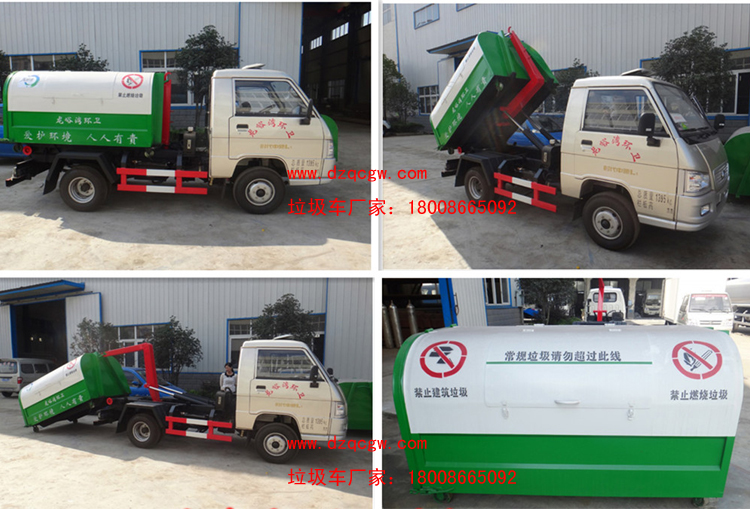

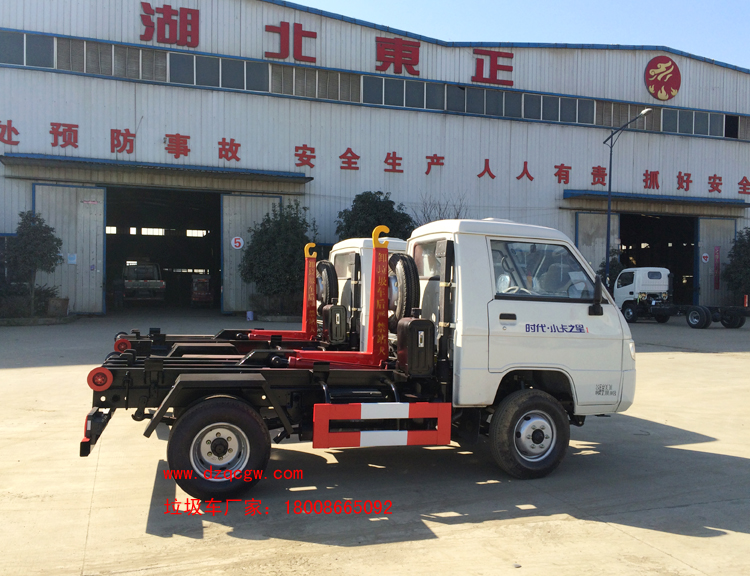

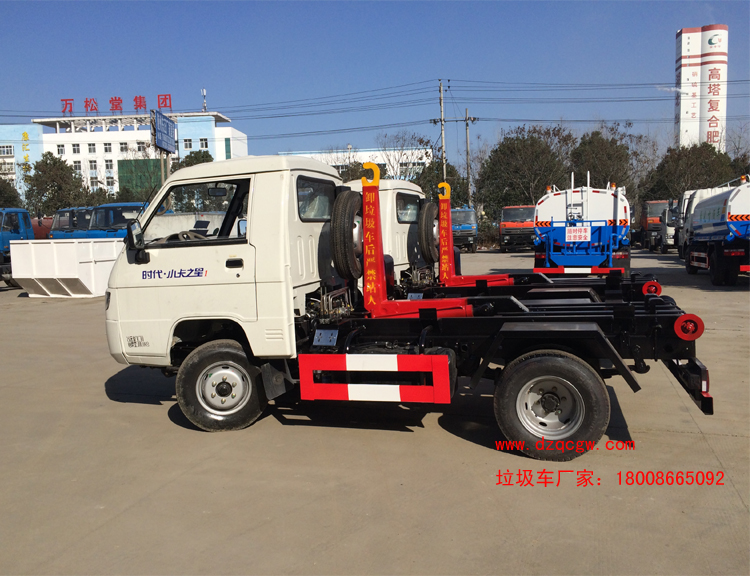

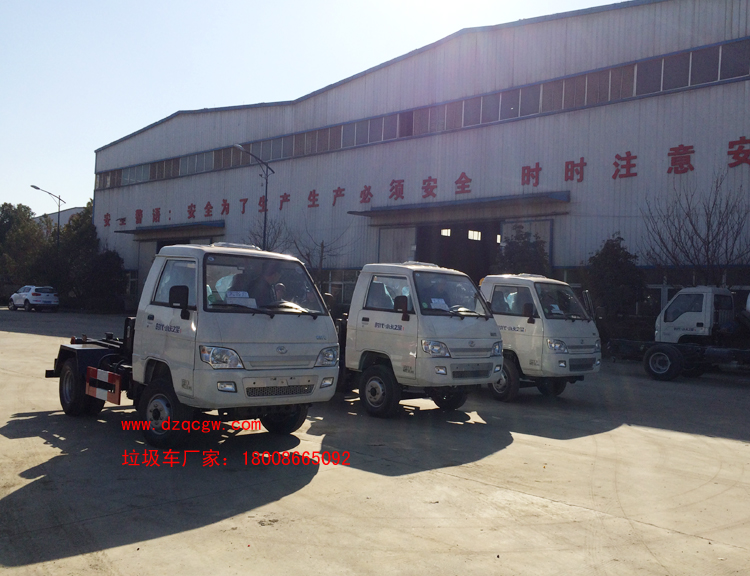

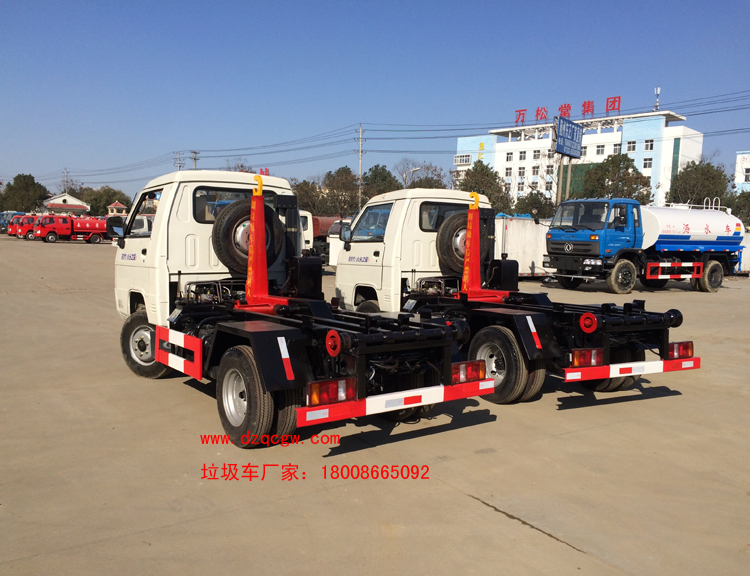

| 多方位圖 | ||||
|
|
||||
